NAT - Network Address Translation

Einleitung

Network Address Translation beschreibt ganz allgemein "ein Verfahren, um eine IP-Adresse in einem Datenpaket durch eine andere zu ersetzen. Häufig wird dies benutzt, um private IP-Adressen auf öffentliche IP-Adressen abzubilden."(aus http://de.wikipedia.org/wiki/Network_Address_Translation)

In diesem Tutorial möchte ich erläutern, was die Network Address Translation (NAT) ist, was man mit ihr anfangen kann und wie man sie (unter Linux bzw. Unix-Derivaten) konfiguriert. Diese Einführung erhebt aber keinen Anspruch auf Vollständigkeit, vielmehr soll sie eine Idee bzw. ein Gefühl vermitteln, was in unseren modernen Computernetzen möglich und sinnvoll ist und was nicht.

Zuerst soll der Aufbau eines IP-Pakets eingegangen werden. Nach einer kurzen Übersicht über die Möglichkeiten im Linux-Kernel möchte ich auf das primären Anwendungsgebiet eingehen, nämlich die Anbindung eines privaten Netzes über einen Router an das Internet. Schließlich möchte ich noch auf weitere Möglichkeiten eingehen, wie man zum Beispiel NAT einsetzen kann, um alle Ports im Internet zu erreichen, auch wenn man selbst hinter einer restriktiven Firewall sitzt. Auch wenn ich zu den Beispielszenarios Lösungen präsentiere, heißt das nicht automatisch, dass diese die einfachsten/besten/genialsten sind.

Pakete im Netzwerk

Bevor wir Pakete durch das Netz schicken bzw. umleiten, sei an dieser Stelle noch kurz erwähnt, welche Attribute eines Pakets für uns von Interesse sind. Dazu beschränke ich mich auf IP-Pakete und die zugehörigen Protokolle des Transport Layers (Transportschicht): UDP und TCP.

Der genaue Aufbau eines IP-Pakets ist bereits an anderen Stellen im Netz gut beschrieben, ich verweise daher an diese, wie zum Beispiel IP-Paket bei Wikipedia. Was für uns wichtig sein wird, sind die Felder Source Address und Destination Address. Dort stehen - nomen est omen - die IP-Adressen der Empfänger und Absender des Pakets drinnen.

Damit der Empfänger nun weiters weiß, für welche Anwendung das Paket zu verwenden ist, gibt es die Transportschicht, im Speziellen TCP und UDP. Wiederum verweise ich für weitere Details auf vorhandene Quellen, zum Beispiel TCP bei Elektronikkompendium und UDP-Paket bei Elektronikkompendium. Für unsere Zwecke ist es ausreichend zu wissen, dass die Transportschicht den Prozessen Ports zuweist. So hat z.B. der http-Server standardmäßig Port 80, SSH verwendet Port 22, usw. Die Kombination aus Port und IP-Adresse wird Socket genannt und ist eindeutig. Verbindungen laufen also von einem Socket zu einem anderen Socket, zum Beispiel vom Socket mit der IP 123.123.123.123, Port 65432 zum Socket mit der IP 112.112.112.112, Port 80, wie es zum Beispiel bei einem Browser, der auf 123.123.123.123 läuft und einem http-Server auf 112.112.112.112 der Fall sein könnte. Serverprozesse haben meist fest zugewiesene Ports ("well known ports", siehe z.B. Well known ports bei IANA oder die wichtigsten zusammengefasst unter Port bei Wikipedia), während ein Client bei Bedarf einen (mehr oder weniger beliebigen) Port aus dem oberen Adressbereich verwendet. Der vermutlich am meisten benutze Server-Port ist der HTTP-Port 80, der auch beim Laden dieser Seite verwendet wurde.

Linux und Netfilter

Der Linux-Kernel hat standardmäßig ein Paketfilter-Framework mit Namen netfilter (Siehe netfilter.org) eingebaut. Damit kann man aus jeder Linux-Maschine mit entsprechender Anzahl an Netzwerkkarten bzw. -interfaces einen vollwertigen Router basteln. Wir werden das Kommandozeilenprogramm "iptables" verwenden, mit dem sich komplexe Regeln für das Filtern und Modifizieren von Paketen festlegen lassen. Die für uns relevanten Regeln werden (wenig überraschend) in der "nat"-Tabelle eingetragen. Diese Tabelle kennt drei vordefinierte Ketten: PREROUTING, OUTPUT und POSTROUTING.

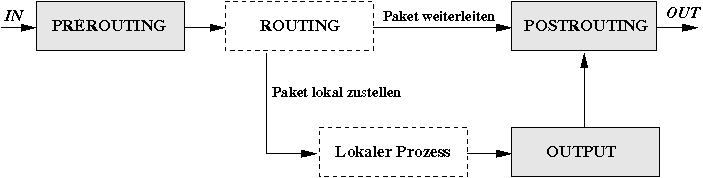

Die Ketten PREROUTING und POSTROUTING sind dabei die beiden wichtigsten. Wie die Namen schon sagen, ist die PREROUTING-Kette für Pakete zuständig, die gerade frisch am Netzwerkinterface angekommen sind. Dabei ist noch keine Routing-Entscheidung gefallen, es ist also noch nicht entschieden, ob das Paket am lokalen Rechner interpretiert wird oder ob es nur an einen anderen Rechner weitergeleitet wird. Nach der PREROUTING-Kette findet der eigentliche Routing-Prozess statt. Ist der lokale Rechner der Empfänger, so wird das Paket an die entsprechende Anwendung weitergereicht und wir NAT ist nicht weiter notwendig. Stellt sich jedoch heraus, dass der Empfänger ein anderer ist, so wird das Paket wieder auf die Reise geschickt ("forwarding", vorausgesetzt natürlich, dass diese Weiterleitung überhaupt aktiviert ist). Bevor das Paket aber auf die Reise geschickt wird, kommt es vorher noch in die POSTROUTING-Kette. Sobald es diese passiert hat, verlässt das Paket das Netzwerkinterface. Sofern das Paket lokal erstellt wurde, ist der Weg ein etwas anderer: Das Paket kommt durch die OUTPUT-Kette und passiert dann die POSTROUTING-Kette.

Bevor wir Pakete manipulieren, müssen wir eben dieses Feature im Kernel überhaupt aktivieren. Um dort jegliche Routing-Funktionalität freizuschalten, sollten die Kommandos (ohne führendes "$>", Zeilen beginnend mit "#" sind Kommentare)

   # WICHTIG: IP-Forwarding im Kernel aktivieren.
   # Default ist "disabled"!
   $> echo "1" > /proc/sys/net/ipv4/ip_forward

   # Laden diverser Module. Oft sind die Module bereits geladen
   # (gerade bei neueren Kernels oft der Fall), dann sind die
   # folgenden Kommandos nicht notwendig.

   # iptables-Modul im Kernel laden:
   $> modprobe ip_tables

   # Connection-Tracking aktivieren
   # (Status der Verbindungen wird beruecksichtigt)
   $> modprobe ip_conntrack

   # Zusaetzliche Funktionen fuer IRC:
   $> modprobe ip_conntrack_irc

   # Zusaetzliche Infos fuer FTP:
   $> modprobe ip_conntrack_ftp

ausreichen. Bei Fehlermeldungen nach obigen Befehlen sind vermutlich die Routing-Funktionen nicht in den Kernel hineinkompiliert, in diesem Fall sei wiederum an weitere Quellen im Netz verwiesen (z.B. http://www.linuxfocus.org/Deutsch/May2000/article151.shtml).

Beispiel: Ein privates Netz über NAT an das Internet anbinden

Wir wissen nun einerseits, wie IP-Pakete aussehen, und andererseits, wie man unter Linux (bzw. Unix-Derivaten) Pakete verändern kann. Wir können daher den Schritt in die Anwendung wagen. Die populärste Frage betreffend NAT ist vermutlich jene nach dem Freigeben einer Internetverbindung für Rechner in einem privaten Netz, weshalb ich auch gleich damit beginnen möchte.

Ein Analogon: Mehrere Untermieter ohne eigene Postadressen

Zuvor aber ein weitaus plakativeres und hoffentlich wesentlich einfacher verständlicheres Analogon: Nehmen wir an, wir hätten einen Hausbesitzer und ein paar Untermieterfamilien. Nehmen wir an, der Postbote wüsste von den Untermietern nichts und würde jeden Brief, der nicht an den Hausbesitzer adressiert ist, als unzustellbar zurückschicken. Wir nehmen zusätzlich an, dass er mehrere Postfächer hat, die auch auf der Adresse aufscheinen. Für die Untermieter besteht nur die Möglichkeit, ihre Briefe in einen Briefkasten vor dem Büro des Hausmeisters zu werfen, der diese dann zur Post bringt. Wie können dennoch alle Untermieter am Postverkehr teilnehmen?

Eine Lösung für das Untermieter-Problem wäre, dass der Hauseigentümer die Briefe nimmt, jedem versendenden Untermieter einen Postkasten zuweist und dann seine (=die des Hauseigentümers) Adresse inkl. Postfach des zugehörigen Untermieters als Absender auf den Brief schreibt bevor er ihn auf das Postamt bringt. A bekommt den Brief und schickt die Antwort an den Hauseigentümer (plus Postfach) zurück. Der Brief landet dann im Postfach des Untermieters, der den Brief dann entgegen nehmen wird. Schließlich ersetzt der Hausmeister noch seine Adresse auf dem Antwort-Brief durch die des jeweiligen Untermieters. Damit wäre soweit alles perfekt, für den Untermieter wäre diese Lösung vollkommen transparent! :-)

Vom Untermieter-Problem zur Computerwelt

NAT funktioniert für das lokale Netz im Prinzip genauso wie das Untermieter-Beispiel. Jede Untermieterfamilie entspricht einer IP im lokalen Netz, jedes Familienmitglied entspricht einer Port-Nummer zur Untermieter-Familien-IP, der Hauseigentümer wäre der Router und der Adressat A ein Server im Internet. Ebenso entspricht ein Socket einer Kombination aus Adresse und Postfach bzw. Untermieterfamilie und Untermieterfamilienmitglied. Als Aufgaben im Untermieter-Beispiel haben wir die folgenden:

• Die Untermieter haben ihre Briefe in den Postkasten beim Hausbesitzer zu werfen
• Der Hausbesitzer ersetzt die Versender-Adressen durch seine eigene inkl. Postfach
• Bei den Antworten ersetzt der Hausbesitzer seine Adresse durch die Adresse des entsprechenden Untermieters.

Ganz analog ist die Situation im lokalen Netz:

• Die Rechner im lokalen Netz ("Clients") senden ihre Pakete mit dem gewünschten Empfänger-Socket an den Router (durch Setzen des Routers als Standard-Gateway wird das über Ethernet ermöglicht)
• Der Router ersetzt in jedem Paket das Absender-Socket des Clients durch ein eigenes, freies Socket.
• Bei Antworten auf eines der Router-Sockets ersetzt der Router den Empfänger durch den entsprechenden Client und schickt das Paket ins lokale Netz.

Dass die Clients alle den Standard-Gateway korrekt eingetragen haben, setzen wir einmal voraus. Damit bleibt noch der Router zu konfigurieren. Netfilter ist glücklicherweise so ausgelegt, dass es zu jeder Regel automatisch auch die dazu inverse Regel gibt, wir brauchen also nur eine Regel explizit vorgeben. Welche der beiden zueinander inversen Regeln nun tatsächlich dem Kernel mitgeteilt wird, ergibt sich meist von selbst aus dem Grad der Unbestimmtheit der Regel. Hier zum Beispiel ist die Regel "Ersetze bei allen Paketen aus dem lokalen Netz den Absender" einfacher als "wenn ein Client etwas an einen Server geschickt hat, dann ersetze bei der Antwort des Servers die Empfänger durch blablabla". Im Allgemeinen kann man sich auch an die Daumenregel halten, dass jene Regel, die im Laufe einer Verbindung zuerst angewandt wird, auch jene ist, die man dem Kernel mitteilt.

Dem Kernel das Weiterleiten beibringen

Wir möchten also dem Kernel das folgende mitteilen: Bei Paketen aus dem lokalen Netz, dessen IP-Adresse nicht mit seiner übereinstimmt, soll er die Absender-Adresse auf sich selbst ändern. Dazu machen wir noch die Annahme, dass das erste Netzwerk-Interface des Linux-Routers "eth0" mit dem lokalen Netz verbunden ist und die Internet-Verbindung am zweiten Interface "eth1" verfügbar ist. Der Befehl zur Freigabe der Internet-Verbindung lautet dann:

   # Anbinden eines LAN an das Internet
   $> iptables -t nat -A POSTROUTING -o eth1 -j MASQUERADE

Der Befehl erklärt sich wie folgt:

Noch ein paar Anmerkungen zu obigem Befehl: Pakete, die vom Router selbst ins Internet geschickt werden, werden ebenfalls maskiert, da diese - siehe Grafik weiter oben - nach der OUTPUT-Kette ebenfalls in die POSTROUTING-Kette kommen. Da der Kernel aber nach Möglichkeit die Quellports unverändert lässt und Prozesse am Router ohnehin nur freie Ports binden können, werden lokale Pakete in der Regel nicht verändert, obwohl ja "eigentlich" die Regel darauf angewandt wird. Weiters ist es noch wichtig, dass das Output-Interface ein ganz beliebiges sein kann, also auch ISDN-oder DSL-Interfaces (oft "ppp0" oder "ippp0"). Eine Übersicht über die verfügbaren Interfaces gibt

   # Anzeige der Netzwerkinterfaces
   $> ifconfig

Nachteil der Anbingung mittels NAT

Die Rechner im lokalen Netz haben zwar Zugriff aus das Internet, jedoch ist dieser mit gewissen Einschränkungen verbunden. Will zum Beispiel ein Rechner aus dem Internet mit einem lokalen Rechner eine Verbindung aufbauen, so kann dieser nur den Router (genauer: Einen Port am Router) adressieren und auf das Beste hoffen. Im Normalfall wird der Port gerade nicht in Verwendung sein und das Paket wird verworfen. Und selbst wenn der Port zufällig gerade vom beabsichtigten lokalen Rechner verwendet wird, so hat dieser ja über jenen Port eine Verbindung zu einem anderen Rechner laufen und wird daher den unerwarteten Verbinungsaufbau ablehnen. Für Verbindungsaufbauten von außerhalb des lokalen Netzes sieht es also nicht gut. Für regelmäßige Services nach außen kann man Ports am Router auf bestimmte Ports im lokalen Netz abbilden, um beispielsweise einen HTTP-Server abgeschottet hinter dem Router laufen zu lassen oder um das eine oder andere Online-Spiel spielen zu können.

Ein genauerer Blick auf iptables

Nun, da das erste Beispiel hinter uns liegt, ist es an der Zeit, einen genaueren Blick auf die Möglichkeiten und Schalter von iptables zu werfen. Ein iptables-Aufruf sieht abstrakt gesehen so aus:

    # Abstrakter Aufbau einer iptables-Anweisung
    iptables [-t tabelle] Anweisung [Passmuster] [Aktion]

Für NAT ist, wie der Name schon sagt, die nat-Tabelle auszuwählen. Eine Anweisung kann auch weitere Optionen verlangen: Ein Passmuster für die Pakete und eine Aktion, die im Falle einer Übereinstimmung ausgeführt wird.

Tabelle auswählen

Alle unsere Befehle betreffend NAT werden mit

    # Auswaehlen der NAT-Tabelle
    # (weitere Argumente mit [...] abgekuerzt)
    iptables -t nat [...]

begonnen. Damit wird die nat-Tabelle ausgewählt. Die andere beiden Tabellen wären mangle und filter, diese werden aber nicht für NAT verwendet und werden daher nur der Vollständigkeit halber erwähnt. Da die Default-Tabelle filter ist, muss für NAT die Tabelle immer ausgewählt werden.

Kommandos

Die wichtigsten Kommandos sind die folgenden (eventuelle weitere Passmuster sind mit [...] ausgeklammert):

    # Im folgenden ist "Kette" stellvertretend
    # fuer eine der Ketten PREROUTING, OUTPUT oder POSTROUTING

    # Regel hinzufuegen:
    $> iptables -t nat -A Kette [...]

    # Regeln anzeigen lassen:
    $> iptables -t nat -L

    # Regel in Kette 'Kette' mit Nummer 'index' loeschen:
    $> iptables -t nat -D Kette index

    # Alle Regeln in 'Kette' loeschen:
    $> iptables -t nat -F Kette

Für eine vollständige Auflistung der verfügbaren Kommandos ist die Manual-Page zu iptables zu empfehlen, abzurufen mittels

    # Manual-page von iptables
    $> man iptables

und mittels "q" wieder zu beenden.

Auswahl des Passmusters

Um gewisse Pakete zu manipulieren, möchten diese natürlich auch ausgewählt werden, weshalb es eine Vielzahl an Optionen gibt, diese zu spezifizieren. Ich werde hier ein paar ausgewählte Beispiele anführen, um die Verwendung zu verdeutlichen. Als Referenz aller verfügbaren Passmuster ("matches") sind wieder die Manual-Pages von iptables zu empfehlen.

    # Aktionen, die auf ein passendes Paket zutreffen sollen,
    # werden mit 'aktion' abgekuerzt.
    # Je nach Passmuster wird eine passende Kette verwendet.

    # TCP-Pakete von 192.168.1.2:
    $> iptables -t nat -A POSTROUTING -p tcp -s 192.168.1.2 aktion

    # UDP-Pakete an 192.168.1.2:
    $> iptables -t nat -A POSTROUTING -p udp -d 192.168.1.2 aktion

    # Alle Pakete von 192.168.x.x, die bei eth0 hereinkommen:
    $> iptables -t nat -A PREROUTING -s 192.168.0.0/16 -i eth0 aktion

    # Alle Pakete ausser TCP-Pakete von jedem ausser 192.168.1.2:
    $> iptables -t nat -A PREROUTING -p ! tcp -s ! 192.168.1.2 aktion

    # Pakete, die den Rechner ueber eth1 verlassen:
    $> iptables -t nat -A POSTROUTING -o eth1 aktion

    # TCP-Pakete von 192.168.1.2, Port 12345 bis 12356
    # an 123.123.123.123, Port 22
    # (Backslash bedeutet, dass es in der naechsten Zeile weitergeht)
    $> iptables -t nat -A POSTROUTING -p tcp -s 192.168.1.2 \
       --sport 12345:12356 -d 123.123.123.123 --dport 22 aktion

Zu den Schaltern gibt es auch meistens eine Langform, wie beispielsweise --source zu -s, dadurch werden die Zeilen aber länger, während aber auch die Kürzel für gute Lesbarkeit sorgen.

Aktionen für ein Paket

Pakete können bereits ausgewählt werden, jetzt fehlen nur noch die jeweiligen Aktionen. In der NAT-Tabelle sind nur die vier Aktionen SNAT, MASQUERADE, DNAT und REDIRECT mit vorgestelltem "-j" sinnvoll. Auf die genauen Bedeutungen und Funktionen wird in den folgenden Abschnitten eingegangen.

    # Im folgenden werden Optionen (Tabellenauswahl, Kommando, Passmuster),
    # die nicht zur Aktion gehoeren, durch ein [...] abgekuerzt.

    # Source-NAT: Absender zu 123.123.123.213 aendern
    $> iptables [...] -j SNAT --to-source 123.123.123.123

    # Maskieren: Absender auf ausgehendes Netzwerkinterface aendern
    $> iptables [...] -j MASQUERADE

    # Destination-NAT: Empfaenger zu 123.123.123.123, Port 22 aendern
    $> iptables [...] -j DNAT --to-destination 123.123.123.123:22

    # Umleitung: Auf lokalen Port 8080 umleiten
    $> iptables [...] -j REDIRECT --to-ports 8080

Beschreibung möglicher Aktionen

Nun, da die iptables-Optionen erläutert sind, ist es an der Zeit, die vier Aktionsziele etwas genauer zu beschreiben:

Source-NAT (SNAT) - Statisches Verändern des Absenders

Im Beispiel auf der vorigen Seite, wo ein lokales Netz an das Internet angebunden wird, haben wir bereits Source-NAT (kurz: SNAT) betrieben. Dabei wird - wie der Name schon sagt - die Adresse des Absenders geändert. Weshalb wir als Aktion dennoch MASQUERADE ausgewählt haben, hat den folgenden Grund: Bei SNAT gibt man die Quell-IP (und ggf. den Quellport) explizit an. Hat ein Server eine statische IP-Adresse, ist SNAT die bessere Wahl, weil es schneller als MASQUERADE ist, welches ja bei jedem Paket die aktuelle IP überprüfen muss. SNAT macht nur Sinn, wenn ein Paket den Rechner verlässt, daher ist die zugehörige Kette die POSTROUTING-Kette.

    # Optionen für SNAT (Auszug aus manual page)
    --to-source <ipaddr>[-<ipaddr>][:port-port]

MASQUERADE - Ändern des Absenders auf die lokale IP-Adresse

Mit dem MASQUERADE-Ziel erhält jedes ausgehende Paket als Absender die IP des ausgehenden Interfaces am Router. Der Vorteil gegenüber SNAT liegt darin, dass bei dynamisch zugewiesenen IPs vom Provider jedes Paket automatisch mit der richtigen IP versehen wird, während man bei gewöhnlichem SNAT die Adresse von Hand anpassen müsste. Wie schon bei SNAT ist die zu verwendende Kette die POSTROUTING-Kette. MASQUERADE bietet keine weiteren Optionen.

Destination-NAT (DNAT) - Ändern des Empfängers

Möchte man den Empfänger eines Paketes ändern, so ist DNAT die richtige Wahl. Dies macht beispielsweise Sinn, wenn man hinter einer Firewall Server laufen lassen möchte, dazu später mehr. Aus naheliegenden Gründen muss der Empfänger geändert werden, bevor die Routing-Entscheidung stattfindet, die korrekte Kette ist daher die PREROUTING Kette bzw. für lokal erzeugte Pakete die OUTPUT-Kette.

    # Optionen für DNAT (Auszug aus manual page)
    --to-destination <ipaddr>[-<ipaddr>][:port-port]

REDIRECT - Auf den lokalen Recher umleiten

Als spezielle Art des DNAT gibt es das Ziel REDIRECT. Es leitet ein Paket auf einen Port am Router um, was beispielsweise für transparentes Proxying nützlich ist. Wie schon bei DNAT sind die passenden Ketten die PREROUTING-Kette bzw. die OUTPUT-Kette.

    # Optionen für REDIRECT (Auszug aus manual page)
    --to-ports <port>[-<port>]

Anwendungen

Beim ersten Beispiel, dem Anschließen eines lokalen Netzes an das Internet, hat sich vielleicht der eine oder andere Leser gedacht: "Wie kommt man auf so kryptische Befehle?". Nun, nach auf den vorangegangenen Erklärungen mag diese Frage sich zu "Was mache ich jetzt nur mit so kryptischen Befehlen?" geändert haben. Diese Frage soll in diesem Abschnitt beantwortet werden. Natürlich ist mir bewusst, dass die Anwendungsmöglichkeiten nahezu unbegrenzt sind, ich werde also versuchen, möglichst viel abzudecken.

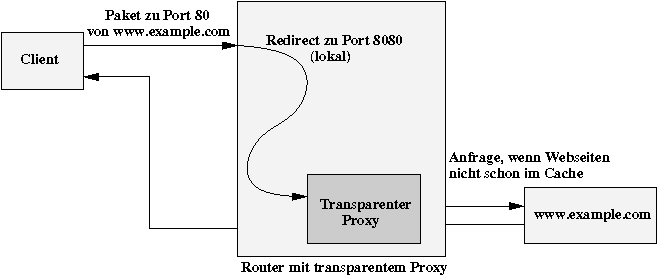

Transparentes Proxying

Angenommen, wir haben ein lokales Netz über NAT an das Internet angeschlossen. Um den Traffic etwas geringer zu halten, möchten wir auf der Routing-Maschine einen Proxy auf Port 8080 laufen lassen, über den jeglicher HTTP-Traffic geht.

Die erste (und vermutlich naheliegendste) Möglichkeit wäre, jeden Benutzer dazu "bewegen", an seinem Rechner den Proxy einzutragen und dafür Port 80 (=HTTP-Standard-Port) ganz zu sperren. Ob das eine zufriedenstellende Lösung ist, muss ein Admin für sich selber entscheiden, auf jeden Fall erspart er sich manche Nachteile des transparenten Proxyings.

Mit NAT haben wir allerdings eine zweite Möglichkeit, nämlich alle Pakete, die an einen Port 80 gehen sollen, auf Port 8080 am lokalen Rechner umzuleiten. Der entsprechende lautet dann:

    # Transparentes Proxying:
    # (lokales Netz an eth0, Proxy auf Port 8080)
    $> iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 80 \
       -j REDIRECT --to-ports 8080

Damit das funktioniert, muss natürlich auch ein HTTP-Proxy auf Port 8080 laufen und entsprechend für transparentes Proxying konfiguriert (oder gar kompiliert) sein. Probleme mit transparentem Proxying sind zum einen die höhere CPU-Last (ausschlaggebend in wirklich großen Netzen) und zum anderen eventuelle kleine Probleme mit alten bzw. simplen Browsern.

Hilfe, ich bin hinter einer Firewall!

Bevor wir loslegen, noch eine kleine Warnung:

So paradox das klingen mag, auch hier kann NAT abhelfen. Angenommen, der (freiwillig oder unfreiwillig gewählte) Provider bietet - aus welchen Gründen auch immer - nur wenige offene Ports an. Der erste Schritt ist, die offenen Ports herauszufinden. Dazu kann man beispielsweise nmap verwenden:

    # Einen entfernten Rechner mit nmap scannen:
    # Statt www.example.com ist ein passender Rechner zu waehlen
    $> nmap www.example.com

Die Ausgabe sollte dann ein paar Ports ausgeben, die meisten vermutlich im Zustand "closed". Angenommen, alle Ports unter 5000 sind gesperrt mit Ausnahme von Port 80 (http), dafür sind die Ports ab 5000 in ausreichender Menge geöffnet. Um dennoch eine Verbindung zu einem entfernten Rechner an den Ports kleiner 5000 aber ungleich 80 zu ermöglichen, benötigt man einen (Linux-)Rechner außerhalb der Firewall (ganz egal wo, er darf nur nicht selbst hinter einer Firewall oder einem NAT-Router sitzen), den man mittels iptables konfigurieren kann.

Zuerst müssen wir uns SSH-Zugriff auf besagten Rechner (zukünftig mit IP 111.111.111.111 identifiziert) außerhalb der Firewall verschaffen. Dazu suchen wir (irgend-)einen Rechner mit Verbindungsmöglichkeit zu Port 22 (ssh) und loggen uns ein. Der Befehl

    # SSH von Port 5000 auf Port 22 umleiten:
    $> iptables -t nat -A PREROUTING -p tcp --dport 5000 -j REDIRECT --to-ports 22

ist ausreichend, um uns von hinter der Firewall Zugriff über SSH auf den Umleite-Rechner 111.111.111.111 zu verschaffen. Alternativ kann man überhaupt SSH auf Port 5000 laufen lassen, man muss das nur allen Nutzern mitteilen und hätte gleichzeitig die Probleme mit Zombie-PCs, die sich über SSH einloggen wollen, vom Hals.

Nun können wir uns der Reihe nach andere Ports auf anderen Rechnern freischalten, exemplarisch sei das für Port 110 (pop3) gezeigt:

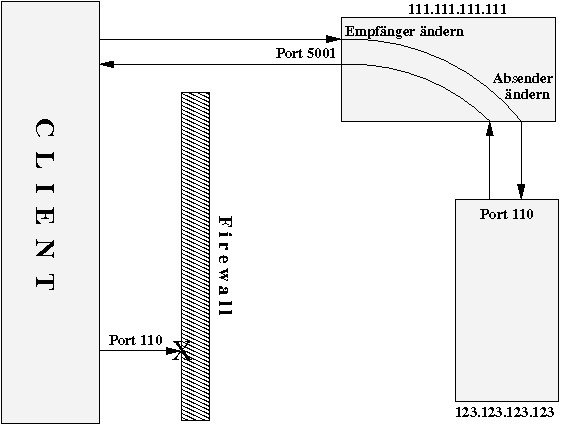

    # Port 5001 auf Port 110 (pop3) auf 123.123.123.123 weiterleiten:
    $> iptables -t nat -A PREROUTING -p tcp --dport 5001 \
       -j DNAT --to-destination 123.123.123.123:110

    # Absender auf umleitenden Rechner ändern:
    $> iptables -t nat -A POSTROUTING -p tcp --dport 110 \
       -j MASQUERADE


Statt letzterem MASQUERADE-Befehl wäre auch SNAT (-j SNAT --to-source 111.111.111.111) denkbar, da man aber vermutlich der einzige Nutzer der Umleitung ist, gibt es keine stichhaltigen Gründe für das eine oder das andere, außer dass eben der MASQUERADE-Befehl kürzer ist.

Ebenso können alle anderen Ports freigeschalten werden, solange man offene Ports in der Firewall findet bzw. hat. Selbst sichere Verbindungen wie IMAPS können auf diese Weise weitergeleitet werden, gegebenenfalls sind Warnung bzgl. Zertifikate in Kauf zu nehmen. In den Anwendungen muss dann der jeweilige umleitende Rechner angegeben werden, wenn man also in obigem Beispiel POP3-Mails abrufen möchte, dann muss man zum umleitenden Rechner auf Port 5001 verbinden.

Nehmen wir nun zusätzlich an, der "Provider" hätte Port 80 überwacht, also leitet die Verbindung über einen Proxy und prüft dort den Content. Wenn wir mit dieser Überprüfung nicht einverstanden sind und eine Umgehung nicht verboten ist, dann können wir auf unserem Umleite-Rechner 111.111.111.111 selbst einen transparenten Proxy z.B. auf Port 5002 laufen lassen. Am lokalen (!!) Rechner hinter der Firewall sollte dann

    # http-Traffic an Port 80 auf 111.111.111.111:5002 umleiten:
    $> iptables -t nat -A OUTPUT -p tcp --dport 80 \
       -j DNAT --to-destination 111.111.111.111:5002

genügen, um frei von Überwachung zu surfen. (Ich persönlich finde, einen transparenten Proxy mit einem transparenten Proxy auszutricksen hat Stil! :-)) Alternativ kann man auch den Proxy von Hand im Browser eintragen, dass könnte aber zu Problemen bei Programmen, die keinen Proxy unterstützen, führen. Dafür erspart man sich Nachteile, die ein transparenter Proxy mit sich bringen kann.

Zum Abschluss dieses Unterabschnitts vielleicht noch einmal eine kurze Zusammenfassung des selbigen: Ein offener Port in der Firewall wird für eine SSH-Verbindung verwendet, die anderen offenen Ports können auf passende Rechner umgebogen werden. Wenn man das Umleiten noch dynamisch hinbekommt, dann reicht ein offener TCP-Port und je ein offener TCP- und UDP-Port in der Firewall, um jeden öffentlichen Serverprozess im Internet per TCP und UDP zu erreichen! Nachteil dieser Zwei-Port-Variante: Es ist immer nur eine Verbindung gleichzeitig möglich.

Server hinter einer Firewall

Hat man einen Server in einem lokalen Netz stehen, das über NAT an das Internet angebunden ist, so hat man von außerhalb vorerst keine Möglichkeit, auf den Server zuzugreifen. Angenommen, wir haben einen HTTP-Server auf 192.168.1.2 laufen, unser Router hat die IP 192.168.1.1 und ist mit dem zweiten Interface (eth1) mit der IP 123.123.123.123 an das Internet angeschlossen. Um von außerhalb auf den HTTP-Server zugreifen zu können, ist am Router der Befehl

    # http-Traffic auf 192.168.1.2 weiterleiten:
    $> iptables -t nat -A PREROUTING -p tcp -i eth1 --dport 80 -j DNAT --to 192.168.1.2

notwendig und hinreichend. Nun kann auch von außen auf den Server zugegriffen werden, indem die IP 123.123.123.123 verwendet wird.

Verwandte Artikel

Ähnliche Darstellungen bzw. weiteres Hintergrundwissen ist unter den folgen Adressen zu finden:

• http://iptables-tutorial.frozentux.net/iptables-tutorial.html (english): Sehr umfangreiche Quelle zu Informationen rund um iptables.
• http://www.faqs.org/docs/Linux-mini/TransparentProxy.html (english): Ausführliche Behandlung transparentes Proxyings.
• http://www.barryodonovan.com/publications/lg/108/ (english): Weitere Möglichkeiten des Netfilter-Frameworks durch Verwendung der Erweiterungen.
• http://www.different-thinking.de/linux-nat-iptables.php: Anbindung eines lokalen Netzes an das Internet per NAT, geht detaillierter auf eine iptables-Installation ein und verwendet auch eine rudimentäre Firewall.
• http://users.tkk.fi/~tkarvine/nat-iptables.html (english): Kurze Darstellung der Anbindung eines lokalen Netzes in Verbindung mit einer Firewall
• http://trojaner-und-sicherheit.de/TschiTschi/ip_masquerading.htm: Kurze Erklärung verwendeter Begriffe.

Schlusswort, Danksagung und so weiter

Das netfilter-Framework ist trotz seiner eigentlich simplen Handhabbarkeit sehr mächtig, um den täglichen Tücken des Internets und dessen Routings begegnen zu können. Die anfangs kryptischen Befehle lösen sich nach kurzer Einarbeitung in klare Muster auf, die eine schnelle Administration ermöglichen.

Danken möchte ich in erster Linie jedem Leser, der es bis hierher durchgehalten hat. :-) Ansonsten noch vielen Dank an meinen Laptop mit SUSE 10.1, der die ganze lange Zeit kein einziges Mal abgestürzt ist.

Abschließend möchte ich nocheinmal die Bitte kundtun, bei Wünschen, Anregungen, Beschwerden, etc. die Kommentarmöglichkeiten zu benutzen oder gleich direkt mit mir unter in Kontakt zu treten.
